构件式幕墙系统

  框支撑幕墙是指采用金属框架(铝合金、钢材等)作为支撑结构的幕墙,是构造最为复杂、使用量最大的一种幕墙形式。可分为双层幕墙、单元式幕墙、半单元式幕墙、构件式幕墙等。

构件式幕墙系统

  幕墙的预埋转接系统、支撑框架系统及面板系统中的各组成构件,以单件形式在施工现场依次分别安装,即为构件式幕墙。
  构件式幕墙具有系统配置简单灵活,适应性强,经济性好等特点。尤其适用于异型、复杂的建筑立面,如三角形及不规则多边形板块幕墙、空间折面幕墙、凹凸立面幕墙、双曲面幕墙等等。可灵活采用玻璃、金属板材、石材及人造板材等多种饰面材料。远大的各类构件式幕墙具有各自突出的技术优势及如下通用特点:
●幕墙构件之间的采用非金属垫隔离,避免硬性接触。幕墙横框与竖框之间、竖框与竖框之间的连接均采用活动连接,具有很高的平面内变形性能和抗震能力,且在层间变位、温度变形等作用下,可自由伸缩,不致产生附加应力,亦可避免摩擦噪声。
●幕墙的预埋转接系统可实现三维空间全自由度调整,安装方便,吸收土建偏差能力强,安装效率、精度和质量易于保证。
●安装方便灵活,易于更换,易于维修和维护。






构件式玻璃幕墙

  饰面材料为玻璃的构件式幕墙。按框架外观形式可分为构件式隐框玻璃幕墙、构件式半隐框幕墙、构件式明框玻璃幕墙以及构件式明隐混合玻璃幕墙等。不同的框架外观形式需采用不同的系统构造,并具有不同的技术特点。

构件式隐框玻璃幕墙

  幕墙的横向和竖向框架均隐藏于装饰面板以内,外观不可见。玻璃通过硅酮结构胶粘接在玻璃副框上,玻璃副框通过机械连接固定在横向和竖向框架上。系统的主要技术特点如下:
●幕墙玻璃通过结构密封胶粘接在玻璃副框上。完善的工艺和质量保证体系,有效控制工厂专用打胶间的环境质量,确保结构胶的施工质量和安全可靠性。
●玻璃副框通过专用压块及螺钉螺母固定在铝合金框架上,且采取防松措施,使连接安全可靠,确保系统安全;
●玻璃压块在幕墙横竖框上的预制槽口内精确定位安装,确保安装精度和质量;玻璃压块采用定距式压紧,保证玻璃板面的平整度,紧固后不会对玻璃板块产生安装应力。





构件式明框及半隐框玻璃幕墙

  幕墙玻璃通过其外侧的通长压板压紧并固定在幕墙龙骨上,装饰盖板扣接在压板外侧。室外观看,相当于幕墙的龙骨显露在玻璃外侧。可通过装饰盖板外观形式的变化,增强立面外观效果。远大明框和半隐框幕墙系统的主要技术特点如下:
●在玻璃的内侧和玻璃外侧与压板接触处,分别设置连续完整的密封构造,形成两道密封,确保系统密封性能和防水可靠性。
●玻璃压板通过螺钉与主龙骨可靠连接,且采用定距式压紧方式,将玻璃固定在主龙骨上,有效控制玻璃安装的平整度,且不产生安装应力。
●玻璃压板与主龙骨连接处设置隔热措施,隔断室内外热量的传递,有效提高系统的热工性能。
●幕墙压板与装饰扣板扣接处的配合松紧程度可调,使扣接可靠,安装方便,且可避免扣板松动,产生噪声。






构件式金属板幕墙

  构件式金属板幕墙包括铝单板幕墙、铝复合板幕墙、铝蜂窝板幕墙、钢板幕墙、不锈钢板幕墙等等。各类金属板均通过连接构件与主龙骨连接固定,因板材不同而连接固定的方式会有所差别。金属板幕墙可分为封闭式和开放式两种不同的构造系统。各类不同的构造系统均可用于双层、单元式及半单元式幕墙系统。



封闭式金属板幕墙

金属面板接缝处注胶密封,幕墙内部不再设置密封构造。主要技术特点:
●金属板周边带有折边,显著提高其抗风压性能。
●板周边带有副框,板副框连接在铝板周边的折边部位。
●板副框通过压块固定在主龙骨上。采用金属压块定位安装,定距式压紧,保证连接安全可靠,保证金属板面的平整度,保证安装精度和质量。
●金属板周边的副框与压块之间,全部采用浮动式可伸缩连接,使金属板在产生温度变形时,可以在其平面内自由伸缩,不致产生挠曲变形,进而保证板面的外观平整度。





开放式金属板幕墙

金属面板接缝处采用开放形式,不注胶密封,在幕墙内部设有独立完整的密封构造。主要技术特点:
●金属板分格线清晰,接缝处立体感强。板接缝内采用与面板相同的金属板,内部构件不可见,外视效果美观。
●由于接缝处无密封胶,可避免硅胶吸附灰尘对幕墙表面的污染。
●双层密封构造,面层铝板可形成较为完整的密封层,起到雨屏作用,防止大量雨水进入幕墙内部,加上内部的密封层及排水系统,可确保系统密封性能和防水可靠性。
●金属板组件采用挂接方式与主龙骨连接,挂接装置中设有防脱出装置,确保连接的安全可靠性。
●安装和拆卸灵活方便,易于维修和更换。






构件式石材幕墙

  采用石材(包括天然花岗石、洞石、砂岩以及人造石材等等)作为面板材料的构件式幕墙。石材的固定方式主要包括背拴式和托板式,托板式又分为通长槽托板和短槽托板两种。按照石材接缝的构造形式可分为封闭式和开缝式两种形式。托板式和背拴式石材幕墙均可根据需要做成封闭式或开缝式。各种石材构造形式均可用于双层、单元式半单元式幕墙系统中。



封闭式石材幕墙

  石材面板接缝处注胶密封,在幕墙面材层形成完整的密封体系。主要技术特点:
●石材面板接缝处采用石材专用密封胶填塞,密封处理简单易行,防水性能易于保证。
●可根据需要,将石材接缝的胶做成内凹形式,增强接缝处的立体感,视觉效果美观。
●系统构造简单,可无序安装,施工操作方便易行。
●石材板块可单独拆卸,维修更换方便。





开放式石材幕墙

  石材面板接缝处采用开放形式,不注胶密封,在幕墙内部设有独立完整的密封构造。主要技术特点:
●石材接缝处采用开放形式,一般为空缝,也可采用石材衬于接缝背面。石材面板分割线清晰,立体感和装配感强,视觉美观。
●由于接缝处无密封胶,可避免硅胶吸附灰尘对幕墙表面的污染。
●双层密封构造,石材面板可形成雨屏,防止大量的雨水进入幕墙内部,加上内部的密封层及排水系统,可确保系统密封性能和防水可靠性。
●石材与幕墙龙骨之间可采用背栓式或托板式连接,安装调整方便,连接安全可靠。
●安装和拆卸灵活方便,易于维修和更换。



托板式石材幕墙

  在石材板块的上下端面开槽,槽内安装专用的石材托板,托板采用螺栓与幕墙龙骨连接固定。主要技术特点如下:
●托板与幕墙龙骨采用螺栓连接,且连接处可进行三个方向上的二次微调,连接安全可靠,安装方便灵活,安装精度和质量易于保证。
●根据结构强度和承载力的需要,托板式石材幕墙可分为短槽式和通长槽式两种形式。
●短槽托板的材料可采用不锈钢或高强铝合金型材;而通长槽托板,则要使用高强铝型材。托板自身强度高,安全可靠。
●石材槽内采用弹性材料填充,避免托板与石材之间的硬性接触。系统抗震性能高,抗变形能力强。
●石材板块可单独拆卸,维修和更换操作简便易行。



背栓式石材幕墙(远大球铰背栓)

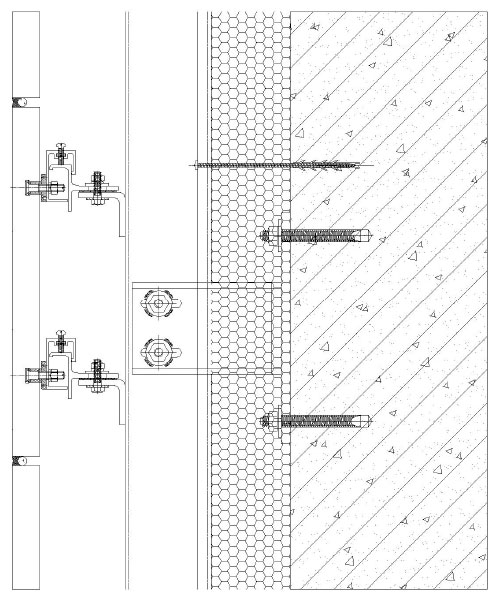

  背栓式石材幕墙是在石材背面加工锥形孔,将球铰背栓组件放入锥形孔内,使用专用扳手将圆螺母拧紧,通过压力套的挤压作用,钢珠透过钢珠架进入锥孔内,使钢珠牢牢地夹持在锥杆与石材孔之间,形成新型球铰背栓系统。主要技术特点如下:
●背栓与石材采用机械固定,连接更加安全可靠。
●钢珠三点受力,与石材接触式连接。
●由于是接触式连接,且锥杆可小范围转动,可有效吸收变形。
●经实践检验和振动台测试,证明系统具有很强的平面内变形和抗震能力。
●安装操作简便,且易于维修更换。
  该背栓系统于2012年11月申请了国家发明专利,已经受理,标志着远大公司在该领域拥有独立的知识产权。






构件式人造板材幕墙

  采用人造板材作为面板材料的构件式幕墙。各类人造板材需采取专门的固定方式与幕墙龙骨连接。人造板幕墙接缝的构造多采用开缝形式。各种人造板幕墙的构造形式均可用于单元式幕墙系统中。



陶土板幕墙

  陶土板是采用天然粘土加入添加剂和颜料经混合烧制而成。除可制成条状板材外,还可制成其它截面形状,用作幕墙上的装饰构件。陶土板幕墙的主要技术特点如下:
●表面质感自然,纯朴大方,装饰效果美观。
●表面可采用彩釉处理,类似琉璃般的外观之感,营造古朴典雅的建筑效果。
●龙骨上的安装孔在工厂预制,精度高,安装定位准确。
●板块安装调整操作简便,且易于维修和更换。



聚碳酸酯板幕墙

  聚碳酸酯板即PC板,又称阳光板,分为实心板和中空板两种,分别有多种厚度规格,中空PC板具有较好的保温性能。聚碳酸酯板具有重量轻,透光性好等突出特点,通常用于采光天窗,也可用于立面幕墙。聚碳酸酯板幕墙的主要技术特点如下:
●重量轻,刚性好,强度高,可使建筑内部获得较好的采光。
●类似于玻璃幕墙,可做成明框、隐框及半隐框等外观形式。
●中空PC板做成隐框幕墙时,板的边缘采取特殊工艺进行封边处理,以保证接缝处的密封。
●PC板的周边采取浮动式连接形式固定在幕墙龙骨上,以使PC板在温度变化产生较大变形时,仍能保证安全可靠性及外观平整度。





树脂板幕墙

  树脂板是一种木纤维树脂压力板,具有重量轻、刚性好、平整度高等突出特点,可用于室内和室外墙面装饰。树脂板幕墙的主要技术特点如下:
●表面质感独特,板面平整度高,装饰效果上佳。
●面板通常采用开缝构造,板面无污染,外饰美观。
●可灵活采用外露螺钉固定、板边缘固定及背栓固定等几种固定方式。
●安装操作简便,维修更换方便。





GRC板幕墙

  GRC是Glass Fiber Reinforced Cement的英文缩写,即玻璃纤维增强水泥制品,是由抗碱玻璃纤维与低碱度水泥经压制形成的一种水硬性的新型复合材料。GRC成品常见的有轻质平板、轻质空心条板、等,厚度有60mm、90mm、120mm等,亦可采用专用模具制成复杂造型。适用于建筑的内隔墙、建筑外墙等。GRC板幕墙的主要特点如下:
●外观效果独特,可实现任意复杂造型的建筑表面。
●重量轻、强度高、韧性好、抗裂、耐火、抗低温、耐老化。
●易成形、加工工艺性强,可制作成薄壁、形状复杂的各种建筑构件和制品。
●通过模具成型,可制成任何所需形状。
●采用机械固定方式安装在幕墙龙骨上,安装操作简单、维修维护方便。





混凝土板幕墙

  混凝土幕墙,又称清水混凝土挂板幕墙,是将带有钢筋的预制混凝土薄板,通过预制挂件,预埋件及转接件安装在龙骨上或直接安装在建筑主体结构上。主要技术特点如下:
●自然、纯朴的质感,获得独特的外观效果。
●可采用水泥板本色,亦可加入颜料制成所需的颜色,创造不同建筑风格。
●板面可以是光面,亦可采用内凹或外凸方式制成各种图案,进而拼成整幅立面图案。
●板面平整,外观精美,装饰效果上佳。
●内外表面均有防护涂装,可防止污染板面。
●一般采用较大的板幅,单体板块重量大于一般的外墙材料,安装时需采用专门的吊装机具及相应的吊装工艺。
