双层节能幕墙系统

  框支撑幕墙是指采用金属框架(铝合金、钢材等)作为支撑结构的幕墙,是构造最为复杂、使用量最大的一种幕墙形式。可分为双层幕墙、单元式幕墙、半单元式幕墙、构件式幕墙等。

双层节能幕墙系统

  双层幕墙是由内外两层幕墙构成的建筑外围护结构系统,是当今世界上技术最为先进、性能最为优越的幕墙系统。与传统的幕墙系统相比,具有更为优越的物理性能,同时可获得上佳的室内外装饰效果。双层幕墙又被称为动态通风幕墙、热通道幕墙、呼吸式幕墙等等。通过系统构造的优化设计和合理配置,双层幕墙可有效提高围护系统的热工性能,改善室内通风,提高隔声性能,控制室内采光。双层幕墙系统是一种系统设计概念,而非定型产品。需要根据建筑的需求,进行有针对性地专门设计,从而使围护结构系统的综合性能达到最优。 根据构造特点及通风原理,双层幕墙可分为自然通风型(外循环)、机械通风型(内循环)及混合通风型等多种形式。

  远大技术人员经过多年研究、反复试验和论证,开发出了具有自主知识产权的功能完备、性能优越的全系列节能环保型双层幕墙系统,设计上融入了节能与环保的先进理念及人本主义的设计思想,并与建筑设计有机结合,营造舒适宜人的室内声、光、热空间环境,并保持室内空气清新、自然。在技术上大胆突破创新,获得多项国家专利,并通过住房和城乡建设部科技成果评估。

  各类型双层幕墙的系统构成原理及其特点分述如下:








自然通风型 (外循环) 双层幕墙系统

  自然通风型(外循环)双层幕墙的空气腔可与室外空气连通,通过通风系统地设计和对气流的合理组织和控制,利用建筑高度的烟囱效应和热压原理,使两层幕墙之间的空气流动,形成动态通风,实现建筑节能。
  自然通风型(外循环)双层幕墙由外层幕墙、内层幕墙、内外层之间的空气腔、内外层之间的连接装置、遮阳装置、进出风口及其控制装置等组成。根据需要,自然通风型(外循环)双层幕墙可采用整体单元式、分体单元式、单元/构件组合式、分体构件式、门窗/构件组合式等多种灵活多变的构造形式。远大自主研发的自然通风型(外循环)双层幕墙系统,主要具有以下突出特点:

●采用可控的通风口设计。夏季将通风口开启,通过空腔内空气的自然流动,带走空腔内的热空气,避免室外的热量传入室内,提高系统的隔热性能;冬季将通风口关闭,空腔内的空气不流动,减少热交换,通过太阳能辐射及室内热辐射,使空腔内气温升高,提高围护系统地整体保温性能。
●结合建筑物及其周边环境的具体情况,通过软件模拟分析,合理设计通风口和气流组织,使系统的通风和动态节能效果达到最佳。
●优越的保温隔热性能,加上夏季空腔通风带走热量及冬季空腔内循环辐射蓄热等因素,并配合遮阳装置的合理使用,提高遮阳性能,因而综合热工性能更优,节能效果更好。
●在两层幕墙之间设置有遮阳装置,可以合理控制室内采光,使系统获得优良的采光性能。
●通过玻璃面板、系统构造的合理配置,可有效提高系统的隔声性能,充分满足建筑的实际需求。
●创新性的进风口和出风口开关装置设计,保证通风口开启状态下通风流畅并可获得充足的通风量。且开关装置易于安装、维修和更换等操作。
●无论进出风口处于开启还是关闭状态下,均具有良好的密封性能,可避免热量流失,并可阻止雨水进入双层幕墙内部。
●具有楼层间防火及隔火功能,并能满足消防排烟需要。
●便于安装、维修和维护操作。
●在满足性能要求的前提下,充分考虑经济实用性,达到最优的性价比。






机械通风型(内循环)双层幕墙系统

  机械通风型(内循环)双层幕墙系统,是将内外两层幕墙的面板玻璃分别固定在同一层幕墙支撑框架的内外表面上,二者之间形成具有一定厚度的空气间层,形成热隔绝层,提升系统的热工性能。此空气层与建筑的送风和排风系统连在一起,通过与送排风系统的有机结合,实现幕墙空气腔内气体的有序流动,在排出室内污浊空气、送入新鲜空气的同时,进一步提高了系统的热工性能。

  机械通风型(内循环)双层幕墙由外层幕墙、内层幕墙、内外层之间的空气腔、内外层之间的遮阳装置、进出风装置等组成。根据需要,机械通风型(内循环)双层幕墙可采用单元式、构件式及单元/构件组合式等灵活多变的构造形式。远大自主研发的机械通风型(内循环)双层幕墙系统,主要具有以下突出特点:

●室内空气经过双层幕墙的空气间层排风,在通风换气的同时,空腔内的空气与室内排出的空气产生动态热交换,减少室内热量损失,并增强保温/隔热效果。
●通过软件模拟分析,合理设计通风口和气流组织,使系统的通风量满足室内通风换气要求,并使围护系统的动态节能效果达到最佳。
●优越的保温隔热性能,加上夏季空腔通风带走热量以及冬季空腔内循环辐射蓄热等因素,以及遮阳系统的灵活运用,使系统的综合热工性能更优,节能效果更好。
●在两层幕墙之间设置有遮阳装置,可以合理控制室内采光,使系统获得优良的遮阳性能。
●通过玻璃面板、系统构造的合理配置,可有效提高系统的隔声性能,充分满足建筑的实际需求。
●可在适当位置设置自然通风装置或开启窗,在室内新风不足时,适当弥补,保持室内空气清新,舒适宜人。
●空间占用尺寸较小。内层幕墙均可开启,便于清洁和维护。
●内层幕墙采取独立安装的方式,简便易行且具有足够的变位吸收能力。开关和锁闭装置操作简便,可靠耐久。
●整体系统安装操作更为便捷,且易于维修和维护。
●在满足性能要求的前提下,充分考虑经济实用性,达到最优的性价比。






混合通风型(内/外循环)双层幕墙系统

  混合通风型(内/外循环)双层幕墙系统是远大结合实际需求自主研发的功能更为完善的双层幕墙系统。综合了内循环和外循环类型两种双层幕墙系统的优势,其主要技术特点如下:

●集内循环和外循环二者的优势特点于一身,具有优良的热工、采光、隔声等性能。
●可根据需要采取内循环机械通风或外循环自然通风两种通风方式,二者可灵活切换,相互弥补,充分保证通风效果,保持室内空气清新,舒适宜人。

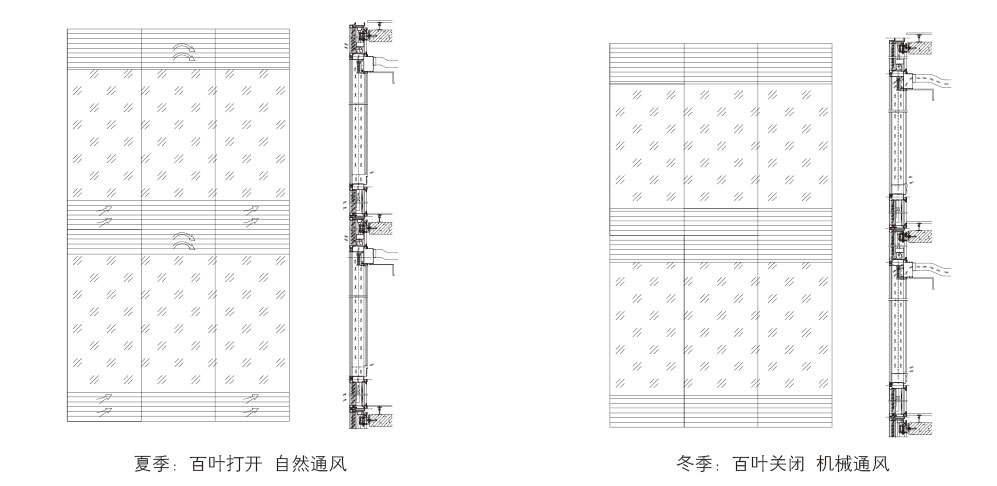

●夏季主要采用自然通风(外循环)方式,通风量不足时,可采用机械通风(内循环)方式加以弥补;冬季则将室外自然通风口关闭,以机械通风(内循环)方式为主,通风量不足时,可适当开启外层通风口和内层开启装置,获得适量新风。两种通风方式的有机结合,最大限度地减少室内外热量直接交换,减少室内热损失,大幅提高保温隔热性能。






密闭式免维护双层幕墙系统

  密闭充气式免维护双层幕墙是由远大公司自主创新的节能环保产品,具有自主知识产权,是一种全新的双层幕墙结构形式,经过实验验证,其主要技术特点如下:

●具有传统双层幕墙优良的热工、隔声性能。
●无空腔内结露风险。
●空腔更窄,增加有效使用面积。
●无需维护,降低清洁维护费用。
●与通风器相结合可以实现微通风功能。
